Дренажная система

Скачать «Техническое описание» (.PDF, 396 КБ)

Дренажная система «Максдрейн» — это материал, который используется для защиты конструкций заглубленных, подземных или соприкасающихся с почвой сооружений. Например, для гидроизоляции фундаментов или подвалов изнутри.

Эта дренажная система производится из специального высокоплотного полиэтилена — долговечного, устойчивого к нагрузкам, стойкого к биокоррозии, а также к химически агрессивным элементам.

Сфера применения

Дренажное полотно «Максдрейн» широко применяется в промышленном, гражданском, гидротехническом строительстве:

• для вентиляции, дренажа внутренних или подпорных стен здания;
• для защиты гидроизоляции фундаментов;
• для устройства многофункциональных дренажных систем при строительстве заглубленных или подземных частей сооружений (подвалов, фундаментов, подземных автостоянок, тоннелей, стилобатных частей зданий);
• для устройства инверсионных эксплуатируемых кровель (кафе, спортплощадки, садово-парковый дизайн, зимние сады);
• для укрепления откосов дамб, каналов, стабилизации дорожных насыпей или других геотехнологических систем.

Преимущества:

• простой монтаж;
• стойкость к биологической и химической коррозии;
• прекрасные пропускные характеристики для воды и воздушных потоков (водоотвод и вентиляция), которые обеспечены наличием искусственной дрены;
• прочность на сжатие;
• наличие дополнительной звуко- и теплоизоляции;
• может контактировать с питьевой водой;
• предотвращает прорастание корней.

Дренажная система «Максдрейн» надолго обеспечит локализацию или полное исключение неблагоприятного воздействия воды на здание.

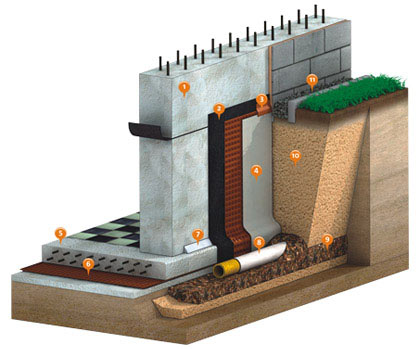

Изготовление дренажа для гидроизоляции фундаментов

Традиционно дренаж фундаментов изготавливается с помощью перфорированной трубы, оснащенной фильтрующей обсыпкой, которая состоит из двух или трех слоев. Для обеспечения дополнительной защиты используется глиняный замок. Для устройства дренажа фундамента данного типа глина отсыпается слоями, а затем уплотняется с соблюдением необходимого уровня влажности. Согласно действующему технологическому регламенту в последние слои необходимо втрамбовать щебень. Это долгий способ изготовления дренажа, требующий значительной затраты средств.

Изготовление дренажной системы «Максдрейн» ГТ — это другой способ гидроизоляции фундаментов, который может существенно повысить эксплуатационную надежность дренажа и создать дополнительный защитный слой на границе стеновой конструкции. В данном случае дренажное полотно выполняет функцию перехвата воды, проникшей под отмостку конструкции фундамента, а также отвода этой воды в трубчатую дрену.

При устройстве дренажа фундамента полотно «Максдрейн» ГТ кладется выступами на вертикальную плоскость фундамента. При этом геотекстиль направлен к грунту. Чтобы предотвратить возможное заиление геотекстиля, используется полость между обратной засыпкой песком и дренажным полотном.

При изготовлении дренажа фундамента полотно крепится при помощи штатной прижимной планки по уровню верхнего контура, превышающего отметку отмостки на 15-50 см. Полученная в результате конструкция крепления исключает возможность повреждения установленной гидроизоляции фундамента.

«Максдрейн» ГТ позволяет использовать индустриальные технологии строительства, а также снижает стоимость работ, связанных с гидроизоляцией стенового участка фундамента и обратной засыпкой.

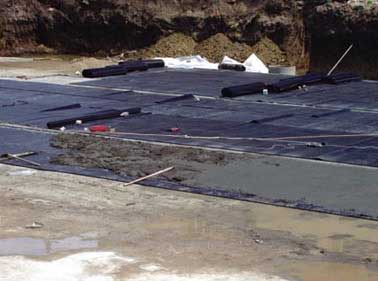

Пластовый дренаж

Метод пластового дренажа эффективен для изготовления дренажной системы в сложных гидрогеологических условиях, отличающихся слоистой конструкцией водоносного горизонта, а также напором грунтовых вод. Пластовый дренаж защищает от возможного затопления важные объекты: архивы, хранилища музеев, библиотечные фонды. Дренаж данного типа применяется в сооруженных на фундаментных плитах зданиях, а также в транспортных тоннелях, пешеходных переходах, коммуникационных каналах.

При помощи фильтрующего пласта, сопряженного с кольцевым дренажом, обеспечивается сбор и отвод грунтовых вод.

Дренажные полотна, размещенные на спрофилированном искусственном или естественном основании, частично или полностью заменяют собой щебень.

Соединение стыков полотен производится в пазы выступов внахлест (на 15-20 см). Чтобы обеспечить прочную защиту от проникновения грунтовых вод (включая агрессивные), при устройстве внешнего контура дренажной системы используются материалы «Максдрейн» П8 и П20. Шов становится абсолютно герметичным за счет склеивания бутил-каучуковой двухсторонней клеящей лентой «Бутилбанд».

Уложенные под прямым углом края объекта сглаживаются при помощи цементно-песчаной галтели или скоса. Одно из безусловных преимуществ «Максдрейна» — возможность сократить расходы на транспортные перевозки, а также трудозатраты, связанные с устройством дренажной системы.

Устройство дренажа домов, гидроизоляция подвалов

Установка дренажной системы — единственно возможный способ гидроизоляции подвалов и других подземных помещений, если:

1. Невозможно провести вскрытие пазух фундамента.
2. Вскрытие пазух фундамента влечет за собой существенные затраты, связанные с восстановлением имеющихся транспортных коммуникаций, инженерных сетей, растительности и других элементов ландшафта.

Применение дренажа зданий целесообразно, если:

1. Просачивание грунтовых вод происходит без устойчивой динамики роста объема проникающих в подвальное помещение вод на протяжении длительного времени.
2. Объемы фильтрации возрастают во время активного таяния снега, ливневых осадков.
3. Устройство оклеечной или обмазочной гидроизоляции подвала или другого подземного помещения невозможно из-за слабых, старых каменных или кирпичных оснований.

Конструкция «Максдрейн» П8 и П20 используется как самодостаточный основной элемент внутреннего дренажа. Полотна устанавливаются на имеющиеся полы и стеновые конструкции выступами к ним.

Таким образом, благодаря выступам полотна при изготовлении дренажа дома изнутри образуется полость между полотном «Максдрейн» и внутренним контуром конструкции. Эта полость используется для поверхностного отбора, а также перемещения влаги к участку ее принудительного водосброса.

Дрены или продольные лотки, используемые при изготовлении дренажа дома изнутри, оснащены геодезическим уклоном, направленным в сторону приемника-накопителя, который оборудован автоматически включающимся насосом. Сброс дренажных вод из напорной линии производится в традиционные виды водоприемников: ливнестоки, кюветы, коллекторы дренажных систем.

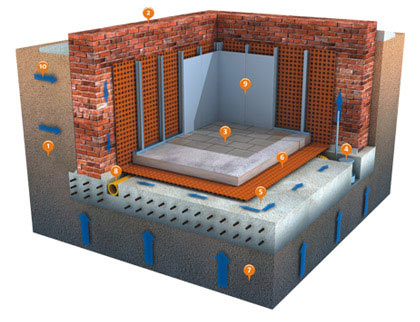

Устройство дренажной системы дома изнутри

Дренаж зеленых кровель

«Максдрейн» может использоваться при различных методах строительства эксплуатируемых крыш. Выбор метода зависит от агротехнических требований к газону или запланированным посадкам, экологических и климатических условий, особенностей конструкции кровли.

Полотно «Максдрейн» может использоваться для гидроизоляции, дренажа, влагозарядки корневого слоя посадок или влаголюбивых газонов, оснащенных системой искусственного орошения. Для этого применяется укладываемое выступами вниз на гидроизоляционный слой дренажное полотно «Максдрейн» П20. При этом полотно П20 следует форме разуклонного типа стяжки, которая уложена под гидроизоляционным слоем. В этом случае полотно П20 используется в сочетании с перфорацией, имеющей прямоугольную форму и размеры 2 на 14 мм. Эта щель находится между основаниями конусов усеченной формы.

Полотно «Максдрейн» укладывается выступами вниз. При этом отверстия, расположенные в верхней части полотна, используются для отвода излишней влаги. Выступы, расположенные в нижней части полотна, образуют емкости, необходимые для подпитки растений при недостатке влаги.

Двойной слой геотекстиля, наложенный на полотно «Максдрейн» сверху и снизу от фильтрующего слоя, нужен, чтобы предотвратить вымывание в дренажную полость плодородного почвенного слоя и загрязнение дренажного слоя. Если фильтрующие характеристики слоев, составляющих зеленую кровлю, не имеют значения, то достаточно одного слоя геотекстиля.

Гидравлические свойства полотна «Максдрейн» ГТ подходят для кровли, где нет посадок, к которым предъявляются высокие агротехнические требования. В ином случае возможна замена слоя щебенки на слой гравелистого или крупнозернистого песка. В обоих случаях для обеспечения необходимой гидроизоляции может быть использована мембрана Prelasti (www.prelasti.ru).

Устройство дренажа зеленой кровли

Дренажное полотно «Максдрейн»

Монтаж дренажного полотна «Максдрейн» служит нескольким целям:

1. «Максдрейн» 8 и «Максдрейн» П8 применяются для гидроизоляции фундаментов, подвалов, а также для обеспечения дополнительного гидроизоляционного слоя. Дренажное полотно укладывается выступами к стенам здания или плите фундамента, чтобы в результате монтажа получились полости-дрены, обеспечивающие дренаж, а также вентиляцию в воздушном зазоре.
2. «Максдрейн» 8ГТ и «Максдрейн» П8 ГТ используются для создания пристенного дренажа. При этом полотно направляется к почве выступами, на которые наклеен геотекстиль.
3. Для проведения монтажа дренажного полотна используется крепеж специального дюбель-гвоздя по горизонтальной линии верхнего края полотна. Затем крепится верхний край — прижимается пластиковым крепежным профилем или приклеивается защитной односторонней лентой «Аквасил».
4. В случае применения «Максдрейн» как гидроизоляционной мембраны крепление стыков дренажного полотна производится при помощи бутил-каучуковой двухсторонней ленты «Бутилбанд».

Технические характеристики

Максдрейн	8/П8	П20	8 ГТ/ГТ
Материал	ПВП*	ПВП*	ПВП*
Высота выступов, мм	7,5 / 8,0	20,0	8,0*
Толщина полотна, мм	0,55 / 0,6	1,0	0,6
Цвет	Черн. / Коричн. / Голуб.	Черн. / Коричн.	Черн. / Коричн.
Количество рулонов на поддоне, м?	12 шт. = 480	15 шт. = 200	6 шт. = 240
Пропускная способность, л/с/м	5,0 / 4,6	12,0	5,0 / 4,6
Объем пространства между выступами, мм	5,7 / 5,3	15,0	5,7 / 5,3
Длина, м	20,0	20,0	20,0
Ширина, м	2,0	2,0	2,0
Вес, г/м?	550 / 600	1000	600
Размер поддонов, м	1,0?1,2	1,0?1,2	1,0?1,2
Температура эксплуатации, С	-40/+80	-40/+80	-40/+80
Прочность на сжатие, кН/м? (тонн/м?)	200(20) / 250(25)	180(18)	250(25)

*ПВП — полиэтилен высокой плотности.
